버전: docs v25.02

AWS Cloud

Updated 2024.12.02

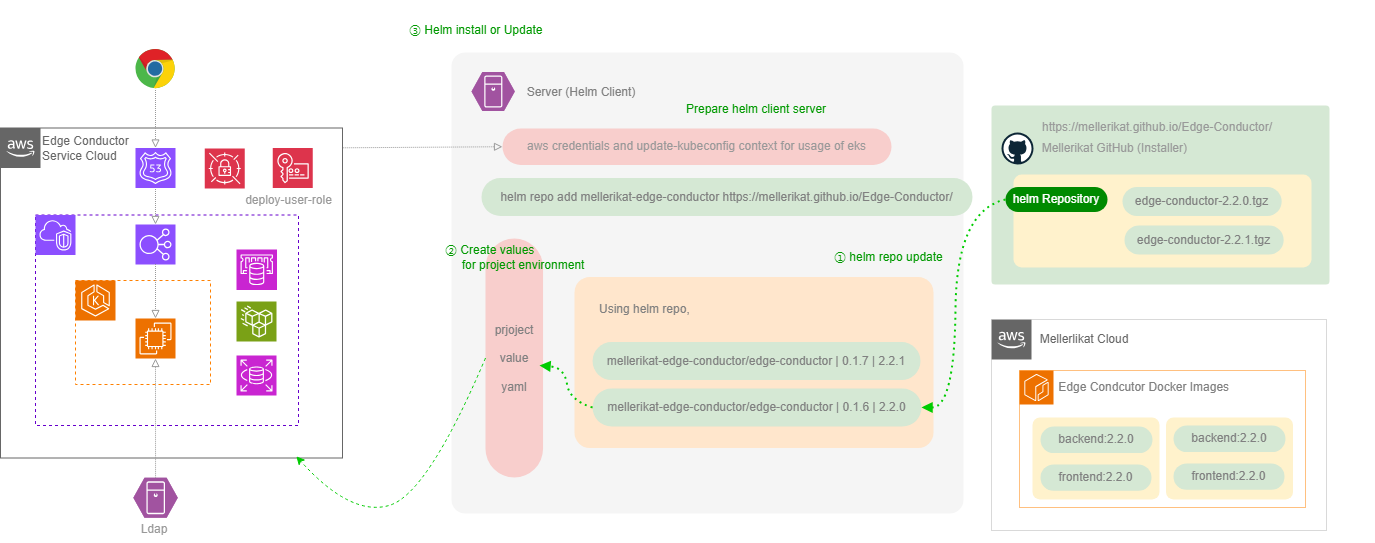

AWS Cloud 환경에 Edge Conductor 설치할 수 있습니다. 쿠버네티스 객체 사용화 도구인 Helm을 사용하여 설치합니다.

infra

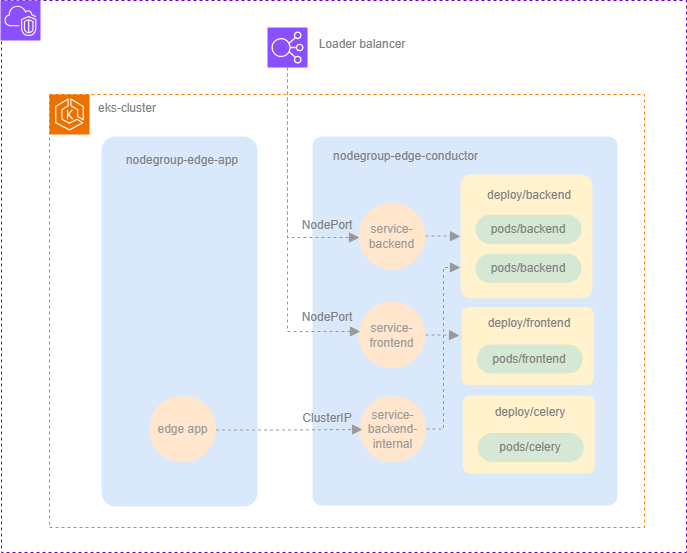

아래는 EKS내부에서 수행되는 컨포넌트들 입니다.

infra

Deploy Server 준비

aws cli 설치 및 구성하기

aws cli 설치

AWS Command Line Interface(AWS CLI)는 명령줄 셸의 명령을 사용하여 AWS 서비스와 상호 작용할 수 있는 오픈 소스 도구입니다.

$ curl "https://awscli.amazonaws.com/awscli-exe-linux-x86_64.zip" -o "awscliv2.zip"
$ unzip awscliv2.zip
$ sudo ./aws/install

$ aws --version
aws-cli/2.12.7 Python/3.11.4 Linux/5.4.0-196-generic exe/x86_64.ubuntu.20 prompt/off

aws cli 설치에 대한 자세한 사항은 아래 링크를 참조하세요. https://docs.aws.amazon.com/cli/latest/userguide/getting-started-install.html

aws configure 구성

## aws configure 설정
$ aws configure
AWS Access Key ID [None]: {{access-key}}
AWS Secret Access Key [None]: {{secret-key}}
Default region name [None]: ap-northeast-2
Default output format [None]: json

## 설정 확인
$ cat .aws/credentials
[default]
aws_access_key_id = {{access-key}}
aws_secret_access_key = {{secret-key}}

## IAM user에 대한 구성 확인
$ aws sts get-caller-identity
{
    "UserId": "userid",
    "Account": "account",
    "Arn": "arn:aws:iam::account:user/username"
}

access-key : Edge Conductor 설치 AWS Cloud EKS 제어권한을 가진 역할 Access Key
secret-key : Edge Conductor 설치 AWS Cloud EKS 제어권한을 가진 역할 Access Key

kubeconfig 설정

Edge Conductor 설치할 AWS Cloud EKS 클러스터를 제어하기위해 kubectl을 설정합니다.

## kubeconfig 설정
$ aws eks update-kubeconfig --region ap-northeast-2 --name {{eks-cluster-name}}

## kubeconfig 설정 확인
$ kubectl config get-contexts
CURRENT   NAME                                                               CLUSTER                                                            AUTHINFO                                                                   NAMESPACE
*         arn:aws:eks:ap-northeast-2:000000000000:cluster/eks-cluster-name   arn:aws:eks:ap-northeast-2:000000000000:cluster/eks-cluster-name   arn:aws:eks:ap-northeast-2:000000000000:cluster/eks-cluster-name

eks-cluster-name : Edge Conductor를 설치할 AWS Cloud EKS Cluster의 이름

Amazon EKS install-kubectl 에서 좀 더 상세한 정보를 참고할 수 있습니다.

helm 설치

Helm Community는 다양한 package manager를 통해 설치를 할수있는 방법을 제공합니다. 다른 방식(script, apt 등)으로의 설치방법은 official installation helm page을 참조하세요.

snap으로 설치

sudo snap install helm --classic

apt로 설치

curl https://baltocdn.com/helm/signing.asc | gpg --dearmor | sudo tee /usr/share/keyrings/helm.gpg > /dev/null
sudo apt-get install apt-transport-https --yes
echo "deb [arch=$(dpkg --print-architecture) signed-by=/usr/share/keyrings/helm.gpg] https://baltocdn.com/helm/stable/debian/ all main" | sudo tee /etc/apt/sources.list.d/helm-stable-debian.list
sudo apt-get update
sudo apt-get install helm

helm 설치 확인

$ helm version
version.BuildInfo{Version:"v3.16.4", GitCommit:"7877b45b63f95635153b29a42c0c2f4273ec45ca", GitTreeState:"clean", GoVersion:"go1.22.7"}

$ helm
The Kubernetes package manager

Common actions for Helm:

- helm search:    search for charts
- helm pull:      download a chart to your local directory to view
- helm install:   upload the chart to Kubernetes
- helm list:      list releases of charts

Environment variables:
...

Edge Conductor 설치하기

Deploy Server 설정 및 helm client 설치 이후, Helm repo(Chartmuseum)을 추가하여 Edge Conductor를 설치합니다.

Helm repo 추가하기

helm repo add mellerikat-edge-conductor https://mellerikat.github.io/Edge-Conductor/

Helm repo 목록 확인하기

helm repo ls

Helm repo 정보 갱신하기

사용 가능한 차트의 정보를 차트 저장소로부터 업데이트하려면 다음 명령어를 실행하세요

helm repo update

Helm chart 검색

helm search repo mellerikat-edge-conductor [ --versions {{chart-version}} ]

Chart 정보 출력하기

helm show chart mellerikat-edge-conductor/edge-conductor [ --version {{chart-version}} ]

아래는 Helm repo 추가 후 repo 및 chart정보를 확인한 예시입니다.

$ helm repo add mellerikat-edge-conductor https://mellerikat.github.io/Edge-Conductor/
"mellerikat-edge-conductor" has been added to your repositories

$ helm repo list
NAME                              URL
mellerikat-edge-conductor         https://mellerikat.github.io/Edge-Conductor/

$ helm repo update
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "mellerikat-edge-conductor" chart repository
Update Complete. ⎈Happy Helming!⎈

$ helm search repo edge-conductor --versions
NAME                                            CHART VERSION   APP VERSION     DESCRIPTION
mellerikat-edge-conductor/edge-conductor        1.1.3           2.3.1-beta1     A Helm chart for Edge Conductor
mellerikat-edge-conductor/edge-conductor        1.1.0           2.3.1           A Helm chart for Edge Conductor

$ helm show chart mellerikat-edge-conductor/edge-conductor --version 1.1.3
apiVersion: v2
appVersion: 2.3.1-beta1
dependencies:
- condition: backend.enabled
  name: backend
  repository: ""
- condition: frontend.enabled
  name: frontend
  repository: ""
description: A Helm chart for Edge Conductor
home: https://github.com/mellerikat/Edge-Conductor
maintainers:
- email: youngjun.jeon@lge.com
  name: youngjun.jeon
name: edge-conductor
sources:
- https://github.com/mellerikat/Edge-Conductor
type: application
version: 1.1.3

Create Project Value

helm show values mellerikat-edge-conductor/edge-conductor [ --version {{chart-version}} ] | tee project-values.yaml

Edge Conductor 설치 Cloud 환경에 따라서, 인프라 자원 이름, 권한 그밖의 설정값들이 다른 경우를 지원합니다.

다운받은 Base charts 파일에는 위 설정들이 기본값들로 저장되어 있으며, 설치자가 필요한 경우 값을 수정할 수 있습니다.

수정값들을 YAML 파일(예. project-values.yaml)에 저장하고, helm install 혹은 upgrade 할 때 사용하도록 합니다.

일부항목은 EKS에서 설정되어 있는 리소스의 이름 및 설정 값들을 따라야합니다.

Value 상세한 설명은 About Project Value 항목 참고

Install

helm install {{release-name}} --values {{project-value}} --namespace {{namespace}} {{chart-name}} --version {{chart-version}}

Upgrade

helm upgrade --install {{release-name}} --values {{project-value}} --namespace {{namespace}} {{chart-name}} --version {{chart-version}}

아래는 명령어 수행의 예시이며, Install 혹은 Upgrade 상황에 맞는 명령어를 수행하면 됩니다.

$ helm install edge-conductor --values ./project-vaules.yaml --namespace edge-conductor mellerikat-edge-conductor/edge-conductor --version 1.0.0

$ helm upgrade --install edge-conductor --values ./project-values.yaml --namespace edge-conductor mellerikat-edge-conductor/edge-conductor --version 1.0.0

Delete

helm delete {{release_name}} -n {{namespace}}

필요한 경우 사용자는 서비스를 종료할 수 있으며 아래는 현재 helm 수행 중인 리스트 확인 및 종료하는 예시입니다.

$ helm list -n edge-conductor
NAME            NAMESPACE       REVISION        UPDATED                                 STATUS          CHART                   APP VERSION
edge-conductor  edge-conductor  1               2024-07-16 07:53:36.231641998 +0000 UTC deployed        edge-conductor-0.1.7    v2.2.1

$ helm delete edge-conductor -n edge-conductor

About Project Value

참고로 아래는 1.0.0 차트 버전에 포함되어 있는 기본값들 확인 예제 입니다. 하나의 예제이며 차트 버전에 따라 env Value 값의 추가 삭제는 있을 수 있습니다.

Global parameters

Name	Description	Cloud 인프라 의존 값	EKS Cluster내 유일값	예제
`serviceAccount.name`	Edge Conductor 실행될 K8s Service Account Name	O	O	`edge-conductor`
`nodeSelector.nodegroup`	Edge Conductor 실행될 Cloud에서 생성된 NodeGroup 정보	O	X	`nodegroup: ng-an2-edgecond-mellerikat`

backend parameters

Name	Description	Cloud 인프라 의존 값	EKS Cluster내 유일값	예제
`backend.service.nodePort`	backend Service 포트정보	O	O	`31020`
`backend.replicaCount`	Deployment안에서 수행될 pod relicaset	X	X	`2`
`backend.flower.replicaCount`	flower Deployment안에서 수행될 pod relicaset	X	X	`2`

frontend parameters

Name	Description	Cloud 인프라 의존 값	EKS Cluster내 유일값	예제
`frontend.service.nodePort`	frontend Service 포트정보	O	O	`31010`
`frontend.replicaCount`	Deployment안에서 수행될 pod relicaset	X	X	`1`

common parameters

Name	Description	Cloud 인프라 의존 값	EKS Cluster내 유일값	예제
`pv.storageClassName`	PersistentVolume에서 사용할 StorageClass 이름	X	X	`efs-sc-edgecond`
`pv.csi.vloumeHandle`	pv storageClass에서 사용할 efs id	O	O	`fs-00000000000000000`
`redis.url`	aws에 설치된 elasticcache(redis) 주소	O	O	`rediss://master.redis.xxxxx.apn2.cache.amazonaws.com:6379`
`secret.objects.name`	AWS sceretmanager 정보	O	X	`/parameter/ap-northeast-2/mellerikat/dev/rds`
`configMap.data.BACKEND_CORS_ORIGINS`	Route53에 정의된 Edge Conductor Domain정보	O	X	`'["https://edgecond.meerkat-dev.com"]'`
`configMap.data.BACKEND_ENDPOINT`	Route53에 정의된 Edge Conductor Domain정보	O	X	`https://edgecond.meerkat-dev.com`
`configMap.data.MYSQL_NAME`	rds mysql에서 사용할 database schema	O	X	`edge_conductor`
`configMap.data.SERVER_IP`	Route53 정의된 edge conductor domain	O	X	`edgecond.meerkat-dev.com`
`configMap.data.WORKSPACE`	서머리서버에서 사용될 설치된 Edge Conductor고유이름	X	X	`edge_conductor_meerkat_dev`
`configMap.data.LDAP_HOST`	ldap 정보 (미지원인 경우 "")	X	X	`*`
`configMap.data.UPDATE_CENTER_URL`	Update Center URL 정보	X	X	`https://xxxxxxxx.execute-api.ap-northeast-2.amazonaws.com/v1`

The following is the values file in edge-conductor chart version 1.1.0

values.yaml

$ helm show values edge-conductor-1.1.0.tgz | tree values.yaml

# Default values for edge-conductor.
# This is a YAML-formatted file.
# Declare variables to be passed into your templates.

## Global values are values that can be used from templetes or subchart(backend/frontend)
##
global:
  ## Set the deployed serviceAccount name
  serviceAccount:
    name: "edge-conductor"

  ## Set the nodeSelector
  nodeSelector:
    nodegroup: ng-an2-edgecond-mellerikat

  ## If not set, backend/frontend image tag will be "appVersion" in Chart.yaml.
  # tag: "2.2.1"


backend:
  ## Deploy backend
  enabled: true

  celery:
    enabled: true
    replicaCount: 1

  flower:
    enabled: false
    replicaCount: 1
    service:
      nodePort: 31070

  image:
    repository: "edge-conductor/backend"
    pullPolicy: IfNotPresent

    ## If not set, backend image tag will be .Values.global.tag.
    # tag: "2.2.1"

  replicaCount: 1

  service:
    nodePort: 31020
    internal:
      enabled: true


frontend:
  ## Deploy frontend
  enabled: true

  image:
    repository: "edge-conductor/frontend"
    pullPolicy: IfNotPresent

    ## If not set, backend image tag will be .Values.global.tag.
    # tag: "2.2.1"

  replicaCount: 1

  service:
    nodePort: 31010


pv:
  ## Use 'pv-{{ include "edge-conductor.fullname" . }}' by default
  nameOverride: ""
  csi:
    volumeHandle: fs-00000000000000000
  storageClassName: efs-sc-edgecond
  storage: 30Gi

  ## Use 'pvc-{{ include "edge-conductor.fullname" . }}' by default
  pvc:
    nameOverride: ""


redis:
  url: rediss://master.redis-an2-meerkat-dev-private.xxxxxx.apn2.cache.amazonaws.com:6379


secret:
  ## If you need additional secret data
  #
  data: []
  # - key: "MYSQL_USER"
  # objectName: "dbusername"

  objects:
    name: "/parameter/ap-northeast-2/mellerikat/dev/rds"

    ## If you need additional objects data
    #
    additionalObjects: []
    # - objectName: "/parameter/ap-northeast-2/mellerikat/dev/rds"
    #   objectType: "secretsmanager"
    #   jmesPath:
    #     - path: "username"
    #       objectAlias: "dbusername"

  ## Use '{{ include "edge-conductor.fullname" . }}-secretprovider' by default
  secretProvider:
    nameOverride: ""


configMap:
  ## Use config-{release-name} by default
  nameOverride: ""
  additionalConfig: {}

  data:
    BACKEND_CORS_ORIGINS: '["https://edgecond.meerkat-dev.com"]'
    BACKEND_ENDPOINT: https://edgecond.meerkat-dev.com
    MYSQL_NAME: edgecond_db
    SERVER_IP: edgecond.meerkat-dev.com
    WORKSPACE: edgecond.meerkat-dev

    ## The key below is given a default value, please modify it out if you want to change it.
    # CONTAINER_NAME: "edgecond"  # sh-script에서 사용 -> 삭제
    # DAILY_SUMMARY_SERVER_URL: "http://0.0.0.0:46599"
    # HOSTGID: HOSTGID  "1175"
    # HOSTUID: HOSTUID  "1175"
    # JWT_SECRET: "edgecond@lge"
    # LDAP_HOST: ""
    # LOGGING_COUNT: "90"
    # LOGGING_LEVEL: "INFO"
    # LOGGING_ROTATE: "0:00"
    # MYSQL_NAME: "edgecond_db"  # config에서 사용
    # PROJECT_NAME: "Mellerikat Edge Conductor"
    # SQLALCHEMY_POOL_MAX_OVERFLOW: "10"
    # SQLALCHEMY_POOL_SIZE: "5"
    # UPDATE_CENTER_URL: ""
    # VAULT_CATOZ: ""
    # VAULT_NAMESPACE: ""
    # VAULT_TOKEN: ""
    # WEBHOOK_TEAMS: ""
    #
